Привет! Давайте перейдем к делу: установка кабеля UL 1007 22AWG в тесных, замкнутых пространствах — это не просто проталкивание проводов через зазор. Как [название вашей компании], которая в течение многих лет поставляет сертифицированные UL кабели, я видел, как слишком много установок пошли не так, как надо, потому что люди пропускают мелкие (но важные) детали, когда пространство ограничено. Сегодня я подробно расскажу, как это сделать правильно — без ошибок, без опасности возгорания, без потери времени.
Во-первых, давайте убедимся, что мы находимся на одной волне. UL 1007 22AWG — это одножильный многожильный медный кабель с изоляцией из ПВХ, рассчитанной на температуру до 80°C и напряжение 300 В. Это рабочая лошадка для всего: от внутренней проводки в бытовой электронике до панелей управления, поэтому неудивительно, что вам понадобится втиснуть ее в распределительную коробку, за стену или внутри корпуса небольшого устройства. Подвох с замкнутым пространством? Нет места для ошибки: одно защемление изоляции, один растянутый проводник, и вы рискуете получить короткое замыкание, перегрев или даже проблемы с соблюдением требований. Вот почему соблюдение рекомендаций UL – это не просто предложение. Если вы новичок в спецификациях UL, вы можете проверитьОдножильный кабель ULчтобы получить полную информацию о том, что делает эти кабели безопасными для труднодоступных мест.

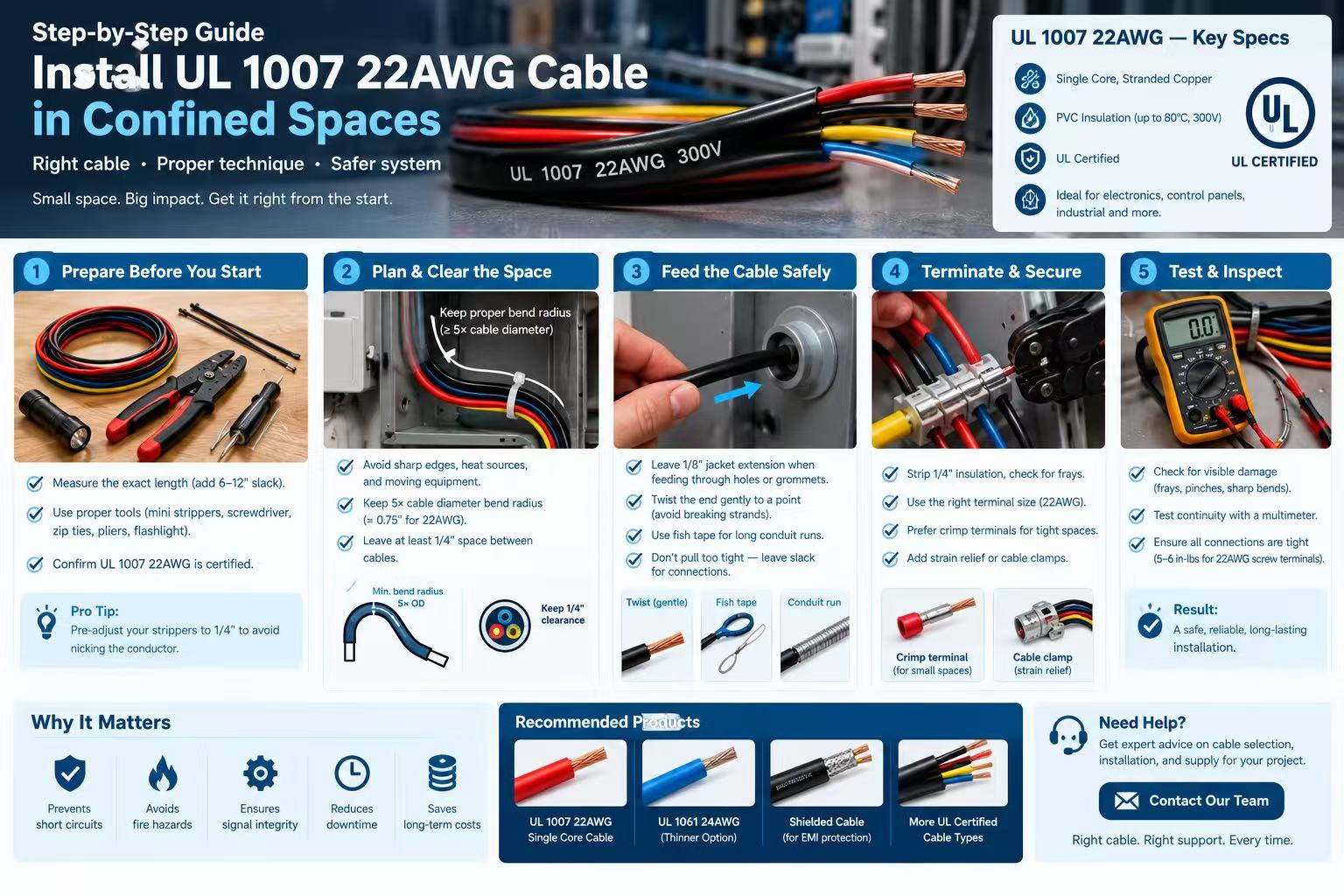

Шаг 1: Подготовьте свои вещиДоВы попадаете в ограниченное пространство
Установка в ограниченном пространстве означает, что вы не сможете нащупать инструменты или дополнительный кабель, если прижались к стене или застряли в зазоре толщиной 1 дюйм. Поверьте мне, я тянулся за кусачками, пока застрял в электрическом шкафу в подвале, и это не весело. Начнем с подготовки перед установкой, а это 70% успеха.
Во-первых, правильно определите размер кабеля. 22AWG тонкий, но в ограниченном пространстве не следует использовать больше кабеля, чем нужно. Лишний провод = лишний объем в тесном пространстве, что увеличивает риск возгорания из-за трения об изоляцию или защемления. Измерьте свой пробегточно: добавьте 6–12 дюймов для соединений (поверьте мне, этот запас вам понадобится для клеммных колодок) и обрежьте его прямо. Здесь нет потертых кончиков: потрепанные пряди сложно пропускать через маленькие каналы, и они могут стать причиной короткого замыкания.
Далее соберите инструментытолькочто вам нужно для этой установки. Если можете, откажитесь от электроинструментов — они слишком велики для ограниченного пространства. Несколько вещей, которые здесь имеют огромное значение: мини-щипцы для зачистки проводов (предварительно отрегулированные на длину полосы ¼ дюйма - спецификации UL требуют, чтобы полоса была одинаковой, чтобы избежать надрезов на проводнике), отвертка с плоской головкой, подходящая для пазов клеммного блока, пистолет для стяжек (лучше всего подходят маленькие и компактные) и пара острогубцев для подачи кабеля через крошечные отверстия. Кроме того, возьмите небольшой фонарик в ограниченном пространстве = темном пространстве, и щурясь, чтобы увидеть смещенное отверстие, вы сломаете оболочку кабеля.
Совет для профессионалов: еще раз проверьте, что ваш кабель UL 1007 22AWG действительно подходит для этой работы. Не все одножильные кабели 22AWG сертифицированы UL, и использование несертифицированных материалов в ограниченном пространстве (где тепло не рассеивается) категорически запрещено. Если вам нужно подтвердить, ознакомьтесь с нашимЭлектронный кабель UL 1007Страница со спецификациями продуктов, которые соответствуют строгим стандартам UL, включая толщину изоляции и допустимую нагрузку по току. Кроме того, если вы работаете над проектом, который требует соответствия UL для нескольких типов проводов, не отказывайтесь от других наших вариантов, таких какКабель UL 1061 24AWGдля немного более тонких помещений или нашу полную линейкуСертифицированный электрический кабель ULдля всех ваших потребностей в ограниченном пространстве.
Шаг 2. Очистите и спланируйте замкнутое пространство (не пропустите это!)
В замкнутых пространствах есть странные, случайные препятствия — стойки гипсокартона, старые трубы и другие провода, которые вы можете не заметить, пока не пройдете половину пути. Сначала очистите территориюдовы начинаете подавать кабель. Если это распределительная коробка, очистите ее от старого мусора, незакрепленных винтов или остатков проводов, которым там не место. Если это погоня за стеной, воспользуйтесь поиском шипов, чтобы нанести на карту препятствия, чтобы избежать их, а не пробиваться сквозь них.
Вот ключевой момент: в ограниченном пространстве предъявляются требования к минимальному радиусу изгиба. Для UL 1007 это в 5 раз больше диаметра кабеля. 22AWG очень тонкий, его толщина составляет примерно 0,75 дюйма, поэтому не сгибайте его острее четверти круга. Резкие изгибы приводят к тому, что многожильный медный проводник со временем рвется, даже если сейчас трещины не видно. У меня были клиенты, которые возвращались ко мне с кабелями, которые вышли из строя через 6 месяцев после установки из-за того, что они слишком сильно согнули UL 1007 22AWG в маленьком шасси — не позволяйте этому быть вам.
Кроме того, если вы прокладываете несколько кабелей рядом в ограниченном пространстве, не прижимайте их друг к другу. Оставьте зазор не менее ¼ дюйма между ними в соответствии с правилами допуска UL. Это пространство позволяет воздуху циркулировать, что предотвращает перегрев, что критически важно в труднодоступных местах, где тепло может быстро накапливаться. Если вы связываете их вместе, используйте небольшие нейлоновые застежки-молнии.на расстоянии 6 дюймов друг от друга- не обматывайте весь пучок одной большой стяжкой, это слишком сильно сдавливает кабели и повреждает изоляцию.
Шаг 3. Прокладывайте кабель безопасно (не разрывая и не пережимая).
Большинство людей ошибаются при подаче UL 1007 22AWG через небольшое отверстие или кабелепровод. Во-первых, подготовьте конец кабеля, который вы подаете: если он проходит через втулку или небольшое отверстие, оставьте удлинитель оболочки на 1/8 дюйма (пока не зачищайте этот конец), чтобы проводник не изнашивался, когда вы проталкиваете его. Растрепанные пряди = риск короткого замыкания после соединения, особенно в ограниченном пространстве, где все скоплено.
Вот трюк с крошечными отверстиями: скрутите конец кабеля.нежнов точку, не слишком туго (вы сломаете пряди), но ровно настолько, чтобы пропустить ее. Если он все еще застрял, не прилагайте к нему усилий — немного покачайте его вперед и назад или используйте острогубцы, чтобы захватить самый кончик и вытащить его. Для прокладки кабелепровода используйте ленту (тонкий гибкий металлический стержень), чтобы продеть кабель, а не проталкивать его. Лента-рыбка позволяет прокладывать кабель вокруг изгибов, не защемляя оболочку.
Как только кабель вставлен, не тяните его сразу сильно. Оставьте небольшой запас на каждом конце (6–12 дюймов, о котором я упоминал ранее), чтобы у вас было место для подключения к клеммам, не выдергивая кабель из ограниченного пространства. Слишком сильное дергание может привести к растяжению проводника, что снизит его токовую нагрузку — 22AWG уже рассчитан на ток 7 А, а при растяжении это значение снижается, что представляет собой опасность пожара в замкнутом пространстве.
Шаг 4. Прекращение действия и обеспечение безопасности (последние штрихи, которые имеют значение)
Именно здесь установка в ограниченном пространстве идет не так, как надо, и самые плохие подключения. После подключения кабеля зачистите ¼-дюймовую изоляцию (ваши предварительно отрегулированные стрипперы облегчат это) и проверьте проводник: убедитесь, что на нем нет зазубрин, потертостей и вся медь прямая. Если вы порезали прядь, отрежьте этот конец, зачистите еще немного и начните делать надрезы слишком сильно, ослабляя проводник и вызывая появление горячих точек.
При подключении к клеммам (будь то винтовая клемма, обжимная клемма или печатная плата) убедитесь, что клемма точно соответствует калибру 22AWG. Слишком большой, и проводник движется; слишком маленький, и он врезается в медь. Для ограниченного пространства лучше использовать обжимные клеммы, чем винтовые, поскольку они меньше по размеру и требуют меньше места. Используйте мини-инструмент для обжима для 22AWG — его можно найти в большинстве хозяйственных магазинов, и с ним гораздо проще обращаться в труднодоступных местах, чем с полноразмерными обжимными инструментами.
После подключения кабеля закрепите его, чтобы он не двигался. В распределительной коробке используйте кабельный зажим (с разгрузкой от натяжения), чтобы удерживать UL 1007 22AWG на месте — это предотвращает возникновение натяжения на оконечном устройстве. В корпусе используйте клейкие кабельные стяжки или небольшие зажимы, которые прикрепляются к пластику/металлу, чтобы вам не приходилось сверлить дополнительные отверстия. Что бы вы ни использовали, убедитесь, что оно совместимо с материалом, используемым в ограниченном пространстве: на пластиковом корпусе не должно быть металлических зажимов, они могут поцарапать или треснуть корпус.
Шаг 5. Проверка после установки (не пропускайте проверку!)
Замкнутые пространства скрывают проблемы, которые вы не видите, например, зажатый кабель за стеной или незакрепленное соединение в распределительной коробке. Когда все будет на месте, выполните две быстрые проверки: во-первых, визуальный осмотр: проведите рукой вдоль кабеля, чтобы нащупать выпуклости, защемление изоляции или острые изгибы. Во-вторых, проверка целостности мультиметром. Для UL 1007 22AWG установите мультиметр в режим непрерывности, прикоснитесь одним щупом к одному концу проводника, другим — к противоположному концу — если он подаст звуковой сигнал, соединение хорошее. Если нет, то у вас обрыв кабеля, вероятно, из-за плохого питания или пореза во время зачистки.
Кроме того, убедитесь, что все соединения затянуты, а ослабленные клеммы вызывают искрение, что представляет собой огромный риск возгорания в замкнутых пространствах, где поблизости находятся легковоспламеняющиеся материалы (например, пластиковая проводка, изоляция или даже пыль). Я видел, как несколько установок не удались из-за того, что кто-то затянул винт «достаточно» вместо рекомендованного момента (для винтовых клемм 22AWG это обычно 5–6 дюймов на фунт — проверьте характеристики вашей клеммы или, если вы не уверены, обратитесь к нам за советом).
Теперь небольшое замечание о соответствии требованиям UL — речь идет не только о самом кабеле. Национальный электротехнический кодекс (NEC) и рекомендации UL требуют, чтобы при установке в ограниченном пространстве использовался правильный кабель, соответствующий зазор и защита от натяжения. ВсеЭлектрический кабель, сертифицированный ULпоставляемый нами кабель соответствует этим стандартам, поэтому вам не придется беспокоиться о том, что кабель является слабым звеном. Если вы работаете над проектом, требующим сертификации UL для всей системы, нашаСертификация Ul ElectronicsСтраница содержит всю необходимую информацию, чтобы убедиться, что при установке установлены все флажки.
Краткий обзор, чтобы все было просто
- Подготовка: точно измерьте, приобретите подходящие инструменты и подтвердите, что ваш UL 1007 22AWG сертифицирован.
- План: устраните препятствия, соблюдайте правило 5-кратного радиуса изгиба, оставьте зазор между кабелями.
- Кормление: закрутите конец в точку, не прилагайте усилий, используйте рыбную ленту в качестве каналов.
- Заделка: используйте мини-инструменты, проверяйте на наличие потертостей, используйте обжимные клеммы для небольших помещений.
- Тест: проверьте целостность, затяните соединения, выполните визуальное сканирование.
Если вам нужна дополнительная информация о работе с UL 1007 22AWG в труднодоступных местах или если вы хотите запастись надежными, одобренными UL кабелями для своих проектов, не стесняйтесь обращаться к нашей команде за поставкой и руководством по проекту. Мы помогли сотням людей справиться с установкой в замкнутом пространстве, и мы здесь, чтобы убедиться, что у вас есть нужные материалы и советы для безопасного выполнения работы.
Ссылки
- Лаборатории страховщиков (UL). (2022). Стандарт безопасности кабелей с поливинилхлоридной изоляцией (UL 1007).
- Национальный электротехнический кодекс (NEC). (2023). Статья 334. Кабели и проводники в неметаллической оболочке.
- Лаборатории страховщиков (UL). (2021). Рекомендации по установке электронных кабелей в замкнутом пространстве.
- НЭК. (2023). Статья 110.14(C): Зазоры и расстояния между проводниками в закрытых помещениях.
